Tipos de Redes

 Tipo de Redes

Las redes de datos ser estudiantes desde diferentes puntos de vista; por su ubicación geográfica, forma en que se conectan, tipo de servicio que presta y por el tipo de medio que utiliza. Sin importar el enfoque en que se tome, deberemos tener presente que toda red siempre estará compuesta de Hardware y Software.

• Hardware: Son los dispositivos físicos utilizados en la red.
• Software: Son los programas o algoritmos que permiten a estos dispositivos su funcionamiento y administración (sistema operativos y protocolos).

División de Redes según el tipo de Medio que utilizan

Las redes se dividen según el tipo de medio que utilizan en:

• Redes inalámbricos
• Redes cableadas

Redes Inalámbricas

Son aquellas que hacen uso del aire como medio de transmisión y utilizan señales de microonda para tal fin.

Redes Cableadas

Son aquellas que hacen uso de un medio físico para la transmisión de señales, este tipo de redes pueden ser divididas en:

• Redes de fibra óptica
• Redes de cobre

Las redes de fibra óptica, hacen uso de haces de luz para la transmisión de información, mientras que las redes de cobre, hacen uso de impulsos eléctricos para tal fin.

División de Redes según el Servicio que prestan

Las redes se dividen según el servicio el servicio que prestan en:

• Redes Troncales
• Redes de Distribución
• Redes de Acceso

Redes Troncales

Una red troncal o (backbone) es una red utilizada para interconectar otras redes, es decir, un medio que permite la comunicación de varias LAN o segmentos. Suelen ser de alta capacidad y permiten un mayor rendimiento de las conexiones LAN de una empresa. Para interconectar varios segmentos de red a un troncal, son necesarios dispositivos adicionales que permitan adaptar las diferentes señales, conectores, cableados, protocolos, etc.

El Backbone existe principalmente como un conducto que permite a los segmentos comunicarse entre si. Una configuración para un edificio de muchos pisos necesita de un segmento horizontal que conecte todas las estaciones de trabajo en cada piso y un Backbone en forma vertical desde la parte superior del edificio hasta la planta baja que conecte todos los segmentos.

La redes de backbones suelen implementarlas entes comerciales, educativos o gubernamentales, como redes militares. Algunas grandes compañías que proporcionan conectividad backbone son UUnet (ahora una división de Verizon), British Telecom, Telefónica, Global Crossing, Cogent Communications, AT&T, Sprint Nextel, OVH, France Télécom, BSNL, Teleglobe, Qwest y Savvis. En América Latina, entre otros, se puede encontrar IMPSAT, TELECOM y G&DCOM.

Redes de Distribución

¿Qué es la red de distribución?

Dentro del sistema de suministro eléctrico se diferencian tres actividades principales: la generación de la energía necesaria para satisfacer el consumo; el transporte, que transfiere la energía hasta las subestaciones; y la distribución, que hace posible que la energía llegue a los clientes finales. La red de distribución está formada por el conjunto de cables subterráneos y los centros de transformación que permiten hacer llegar la energía hasta el cliente final. Se trata de la parte del sistema de suministro eléctrico responsable de las compañías distribuidoras de electricidad hasta los consumidores finales.

Redes de Acceso

Red de acceso hace mención a aquella parte de la red de comunicaciones que conecta a los usuarios finales con algún proveedor de servicios y es complementaria al núcleo de red. Muchos de los avances tecnológicos que se pueden percibir directamente en el área de las telecomunicaciones corresponden a esta parte de la red, la misma que puede subdividirse en red de distribución/agregación y red de último kilómetro. Esta denominación es independiente de los medios o protocolos utilizados.

Aun cuando en la literatura y en la industria se encuentran una gran cantidad de posibles tecnologías, en la práctica sólo se pueden identificar dos grandes tipos de redes de acceso:

• Acceso por cable físico

• Acceso inalámbrico

En el primer caso, encontramos accesos mediante un cable que puede ser tan simple como un par telefónico o tan especializado como un cable de fibra óptica.

En el segundo caso, los avances más importantes se dan en los accesos de tipo celular, WiFi y recientemente WiMax.

Redes según la forma en que se Conectan

• Red en bus. En la que un mismo cable (o backbone) conecta a las computadoras y permite la transmisión de datos en línea recta, haciéndola sencilla pero susceptible a daños del cable o a la interrupción del tráfico.

Ventajas

• Facilidad de implementación y crecimiento.
• Fácil adaptación.
• Simplicidad en la arquitectura.
• Es una red que no ocupa mucho espacio.

Desventajas

• Hay un límite de equipos dependiendo de la calidad de la señal.
• Puede producirse degradación de la señal.
• Complejidad de reconfiguración y aislamiento de fallos.
• Limitación de las longitudes físicas del canal.
• Un problema en el canal usualmente degrada toda la red.
• El desempeño se disminuye a medida que la red crece.
• El canal requiere ser correctamente cerrado (caminos cerrados).
• Altas pérdidas en la transmisión debido a colisiones entre mensajes.

• Red en estrella. En la que todos los computadores se conectan a un servidor central que administra los recursos de la red y los asigna según se le solicite.Una red en estrella es una red de computadoras donde las estaciones están conectadas directamente a un punto central y todas las comunicaciones se hacen necesariamente a través de ese punto (conmutador, repetidor o concentrador). Los dispositivos no están directamente conectados entre sí, además de que no se permite tanto tráfico de información. Dada su transmisión, una red en estrella activa tiene un nodo central “activo” que normalmente tiene los medios para prevenir problemas relacionados con el eco.Se utiliza sobre todo para redes locales (LAN). La mayoría de las redes de área local que tienen un conmutador (switch) o un concentrador (hub) siguen esta topología. El punto o nodo central en estas sería el switch o el hub, por el que pasan todos los paquetes de usuarios.

Ventajas

• Posee un sistema que permite agregar nuevos equipos fácilmente.
• Reconfiguración rápida.
• Fácil de prevenir daños y/o conflictos, ya que no afecta a los demás equipos si ocurre algún fallo.
• Centralización de la red.
• Fácil de encontrar fallas de cada uno de ellos

Desventajas

• Si el hub (repetidor) o switch central falla, toda la red deja de transmitir.
• Es costosa, ya que requiere más cables que otras topologías
• El cable viaja por separado del concentrador a cada computadora.

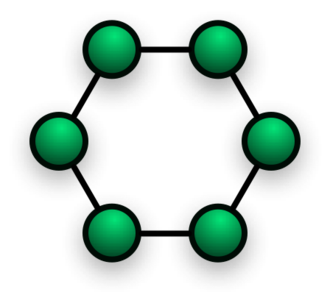

• Red en anillo. En la que todos los computadores están conectados con sus vecinos mediante una transmisión unidireccional, que interrumpe la red de haber un fallo en algún nivel de la misma.

Los anillos pueden ser unidireccionales, con todo el tráfico en sentido horario o antihorario alrededor del anillo, o bidireccional (como en SONET/SDH). Debido a que una topología en anillo unidireccional proporciona sólo una ruta entre dos nodos cualquiera, las redes en anillo unidireccionales pueden verse interrumpidas por la falla de un solo enlace.1​ Una falla de nodo o una rotura de cable podrían aislar cada nodo conectado al anillo. En respuesta, algunas redes de anillo agregan un "anillo de contra-rotación" (C-Ring) para formar una topología redundante: en el caso de una ruptura, los datos se envuelven nuevamente en el anillo complementario antes de llegar al final del cable, manteniendo una ruta a cada nodo a lo largo del C-Ring resultante.

Dichas redes de "doble anillo" incluyen el Sistema de señalización por canal común n.º 7 (SS7), el Spartial Reuse Protocol, la Interfaz de datos distribuidos de fibra (FDDI) y el anillo de paquetes resistente. Las redes 802.5 (también conocidas como redes IBM Token Ring), evitan la debilidad de una topología en anillo: en realidad usan una topología en estrella en la capa física y una unidad de acceso a medios (MAU) para imitar un anillo en la capa de enlace de datos.

Todos los SS7 y algunos anillos SONET/SDH tienen dos conjuntos de enlaces bidireccionales entre nodos. Esto permite el mantenimiento o las fallas en múltiples puntos del anillo por lo general sin perder el tráfico primario en el anillo externo al cambiar el tráfico al anillo interno más allá de los puntos de falla.

¿Qué es una red LAN?

Se conoce como red LAN (siglas del inglés: Local Área Network, que traduce Red de Área Local) a una red informática cuyo alcance se limita a un espacio físico reducido, como una casa, un departamento o a lo sumo un edificio.

A través de una red LAN pueden compartirse recursos entre varias computadoras y aparatos informáticos (como teléfonos celulares, tabletas, etc.), tales como periféricos (impresoras, proyectores, etc.), información almacenada en el servidor (o en los computadores conectados) e incluso puntos de acceso a la Internet, a pesar de hallarse en habitaciones o incluso pisos distintos.

Diferencias con LAN, WLAN y MAN

Además de WAN, también existen los términos similares WLAN, LAN y MAN. Las tecnologías que hay detrás están relacionadas con la red de área amplia, pero cada una designa una estructura diferente. Las redes LAN y MAN difieren de las WAN principalmente en su extensión.

LAN es acrónimo de Local Area Network (red de área local). El término describe la unión de varios ordenadores en un mismo lugar (empresa, hogar, etc.) para formar una red de modo que los ordenadores puedan intercambiar información entre sí o acceder a otra red. La velocidad de transferencia de datos de las LAN es mucho más rápida en comparación con las redes WAN, ya que las distancias son mucho menores.

MAN son las siglas de Metropolitan Area Network (red de área metropolitana). Este tipo de red puede definirse como la hermana mayor de la LAN y conecta ciudades y regiones metropolitanas a distancias de hasta 100 km, pero sigue siendo más pequeña que una red

WAN. Las redes MAN utilizan tecnología de fibra óptica para conectar varias LAN entre sí.

Por otro lado, la Wireless Local Area Network (red de área local inalámbrica, WLAN), es en realidad una LAN, que no se realiza a través de conexiones por cable. En su lugar, emplea tecnología inalámbrica, a través de la que los ordenadores individuales se comunican entre sí o están conectados a otra red, como Internet. De este modo, una WLAN puede conectarse como una LAN a una red MAN y a través de ella a una red de área amplia.

Referencias

https://www.ionos.es/digitalguide/servidores/know-how/wan/

https://concepto.de/red-lan/

https://es.wikipedia.org/wiki/Red_de_acceso#:~:text=Esquema%20general%20de%20una%20red,los%20dispositivos%20de%20los%20usuarios.
