Tarjeta Madre
¿Qué es la placa madre?
En computación, la placa madre, placa principal, placa base o tarjeta madre (del inglés: motherboard) es la tarjeta de circuito integrado principal del sistema informático, a la que se acoplan los demás componentes que constituyen el computador.
Es, por ende, una parte fundamental del mismo y se encuentra dentro de la carcasa del CPU, en donde presenta salidas al exterior que permiten la conexión de distintos periféricos y aditamentos.
Las tarjetas madre se fabrican en base a dimensiones estándar, conocidas como formatos, para garantizar que quepan dentro de los cascarones del CPU. Dichos formatos han cambiado con el tiempo y las nuevas tecnologías, y su última versión se conoce como DTX (2007). Aun así, muchas empresas prefieren desconocer estos formatos y fabricar sus tarjetas madre a su antojo, en lo que se conoce como “formatos propietarios”.
Existen diversos tipos de placas base, aunque el mercado parece agruparse en torno a todos tendencias: las placas que emplean microprocesadores AMD (Advanced Micro Devices Inc.), o las que emplean microprocesadores Intel (Intel Corporation). Existen también placas multiprocesador, que pueden albergar 2, 4 o más procesadores de manera simultánea, lo cual se traduce en una enorme potencia de procesamiento de datos.
Funciones de la placa madre
La placa base es el lugar de integración y contacto entre los diversos componentes del sistema informático.
Se trata del módulo principal y más grande, en donde se distribuyen los datos que surgen del microprocesador y se transmiten las instrucciones tanto a la memoria, los sistemas de almacenamiento de información, o los periféricos.
Podría decirse que es el sistema nervioso central del computador, el lugar en donde sus operaciones mínimas e indispensables se llevan a cabo.
Tipos de placa madre
- Placas base monoprocesadoras. Aquellas que están dispuestas para albergar a un único microprocesador instalado a la vez.
- Placas base multiprocesadoras. Aquellas que, por el contrario, pueden tener instalados varios microprocesadores (2, 4 e incluso 8 a la vez), acumulando así su potencia conjunta.
Partes de la placa madre
Los componentes de una tarjeta madre son los siguientes:
- Zócalo del CPU. Llamado socket, es el receptáculo del microprocesador (o de varios), que lo conecta con el resto del sistema a través del bus frontal de la tarjeta madre.
- Ranura de RAM. Las ranuras (slots) de la memoria RAM (Random Acess-Memory, o Memoria de Acceso Aleatorio) sirven para albergar módulos de este tipo de memoria de procesamiento. Suelen estar dispuestas en pares, y poseer ciertas especificaciones que delimitan el tipo de módulos RAM que pueden emplearse en el computador.
- Chipset. Se trata de una serie de circuitos electrónicos que administran la transferencia de la información entre las diversas partes del computador, como el procesador, la memoria, las unidades de almacenamiento secundario, etc. Se divide generalmente en dos secciones diferentes:
- Puente norte (northbridge). Interconecta la memoria RAM, el microprocesador y la unidad de procesamiento gráfico.
- Puente sur (northbridge). Interconecta los periféricos y los dispositivos de almacenamiento secundario, locales o externos.
- Otros componentes. La placa base también cuenta con otros elementos como el reloj del sistema, la BIOS preprogramada de fábrica, el bus interno o frontal del Chipset (en desuso) y la CMOS, una pequeña forma de memoria para preservar los datos mínimos del equipo, como su configuración, la hora y la fecha.
¿Cómo saber cuál es mi placa madre?
El método más tradicional para averiguar cuál es la placa base de un computador consiste en abrir la carcasa del CPU y simplemente mirar la tarjeta más grande en la cual se insertan todas las demás.
Pero existen métodos más simples y menos invasivos, sobre todo si no somos expertos en la materia y nos asusta poner en riesgo el sistema, o si nuestro computador es un laptop u otro formato de pequeño tamaño que no resultaría sencillo desarmar. Hay dos formas de hacerlo sin recurrir al destornillador:

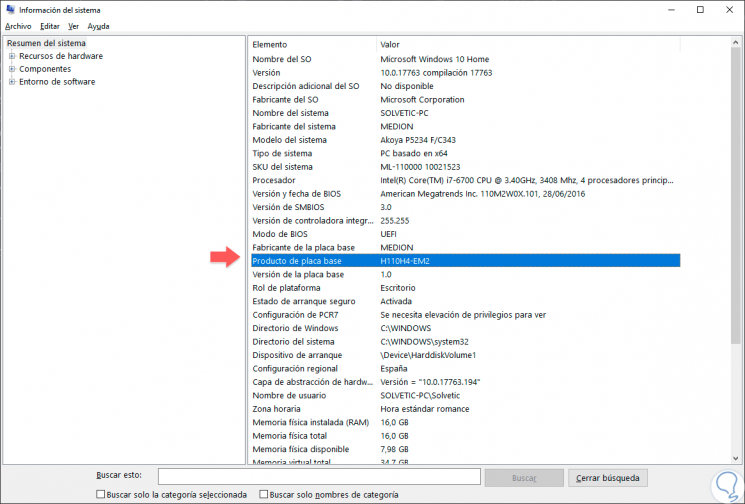

Con Windows 10. Se emplea una herramienta nativa del Sistema Operativo llamada msinfo32. Deberemos presionar Windows + R para abrir el comando ejecutar, escribir “msinfo32” y presionar aceptar. Se abrirá una ventana en la que figurará un “Resumen del sistema”. Bastará con hacer clic en él para acceder a la información que buscamos.
Con otras aplicaciones. Existen programas de terceros como CPU-Z que pueden servirnos para investigar en los contenidos de nuestro computador y que a menudo tienen versiones de descarga gratuita.
Tipos de Tarjeta Madre Según el tamaño
Diseñado como una evolución del factor de forma Baby AT, ATX marca un cambio profundo en la arquitectura de la tarjeta madre y de otros componentes tales como el gabinete y la fuente de poder.
Dentro de la tarjeta madre hay cambios significativos como la ubicación del socket del CPU, que ahora está situado cerca de la fuente de alimentación, permitiendo así el flujo de aire causado por el ventilador de la fuente y que no se vea interferido por ningún elemento como ocurrió con la tecnología Baby AT.
- Micro ATX: Es una evolución de ATX. Sus medidas son 9.6 × 9.6 pulgadas. El Micro-ATX soporta hasta cuatro ranuras de expansión que pueden combinarse libremente con ISA, PCI, PCI / ISA compartido y AGP. Los orificios de montaje han cambiado respecto al ATX estándar, ya que las medidas son diferentes, pero también son compatibles con la mayoría de las carcasas ATX.
Este tipo de formato de tarjeta madre es compatible con los procesadores Intel y AMD. Se utiliza comúnmente en computadoras de escritorio de factor de forma pequeño.
- Mini ITX: Es un formato de tarjeta madre de bajo consumo de energía de 6.7 × 6.7 pulgadas. Sus dimensiones son el factor más característico de este tipo de factor de forma. Aunque este tipo de tarjeta madre fue diseñada con el objetivo de potenciar equipos de bajo consumo, en la actualidad no existen límites y han crecido a pasos agigantados en términos de beneficios.
Desde que se introdujo el Mini-ITX se han expandido en todo tipo de aplicaciones, gracias a su factor de estándar abierto. El Mini ITX es un formato estándar para todo tipo de equipos, como computadoras embebidas en vehículos, aplicaciones industriales e IoT. El Mini-ITX es el primer sistema estándar de formato reducido que se populariza, llegando a todo tipo de proyectos y a cualquier equipo donde sea necesario.
- El Nano-ITX: Es otro tipo de factor de forma de tarjeta madre, que mide 4.7 × 4.7 pulgadas. Nano-ITX son tarjetas totalmente integradas diseñadas para consumir muy poca energía. Este tipo de tarjeta madre se puede utilizar en muchas aplicaciones, pero fue especialmente diseñada para el entretenimiento inteligente, como PVRs, centros multimedia, televisores inteligentes, dispositivos intravehiculares y más.
- El Pico-ITX: Es el tipo más pequeño de formato de tarjeta madre de esta lista. Sus medidas son de 3.9 × 2.8 pulgadas y es un 75% más pequeño que el Mini-ITX. Esta tarjeta madre fue diseñada y desarrollada por VIA para abrir la innovación a dispositivos IoT más pequeños e inteligentes.
El Pico-ITX con una plataforma basada en x86 y una tarjeta de bajo consumo de energía es una gran elección para aplicaciones de sistemas embebidos, tales como automatización industrial, computadoras intravehiculares, señalización digital, y más.
 |
| Diferencia de tamaños entre los diferentes tipos de tarjeta madre |
A continuación se muestra un cuadro que compara los factores de forma más populares de tarjeta madre.
Factor de forma Fabricante/Fecha Dimensiones Aplicaciones
Standard-ATX Intel 1995 12″ × 13″ Workstation/Escritorio
Micro-ATX Intel 1997 9.6″ × 9.6″ Factor de forma pequeño
Mini-ITX VIA 2001 6.7″ × 6.7″ Factor de forma pequeño
Nano-ITX VIA 2003 4.7″ × 4.7″ Sistemas embebidos
Pico-ITX VIA 2007 3.9″ × 2.8″ Sistemas embebidos
Mobile-ITX VIA 2009 2.4″ × 2.4″ Sistemas embebidos
